Platelage innoSTRAIL

Platelage innoSTRAIL

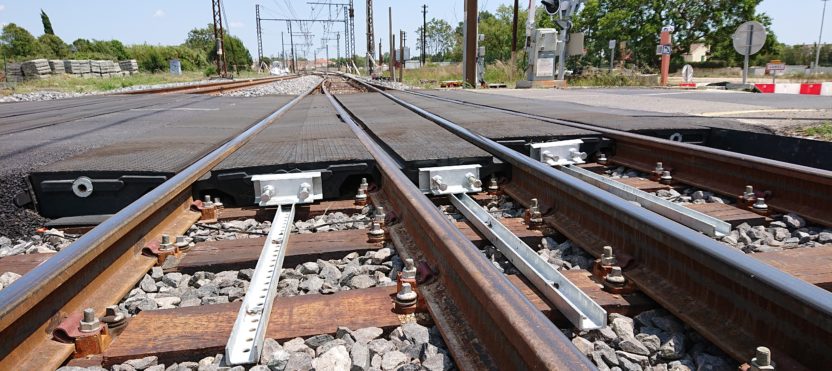

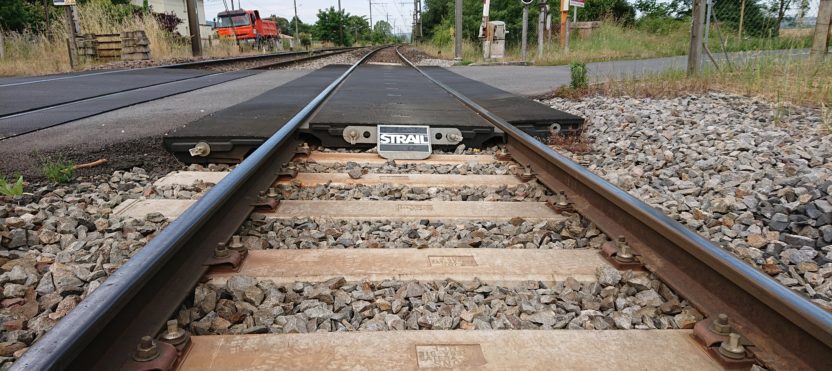

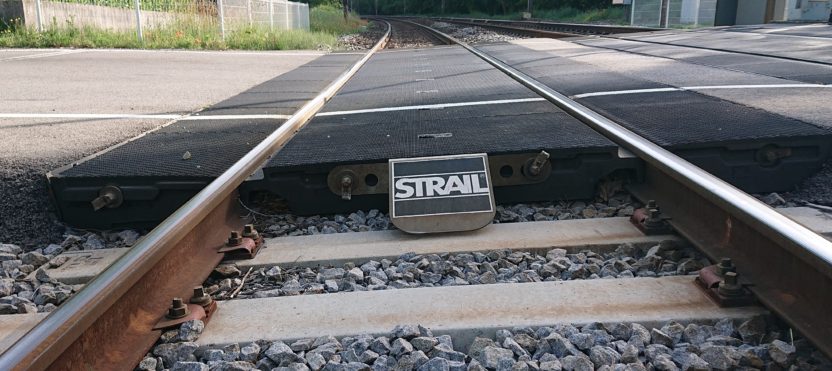

Le platelage innoSTRAIL est le système recommandé pour les passages à niveau (PN)de moyenne à forte fréquentation.
Ce système indépendant du travelage se compose de dalles intérieures et extérieures d’une largeur de 900 mm. Elles sont renforcées par du textile au niveau de l’assemblage tenon-mortaise.

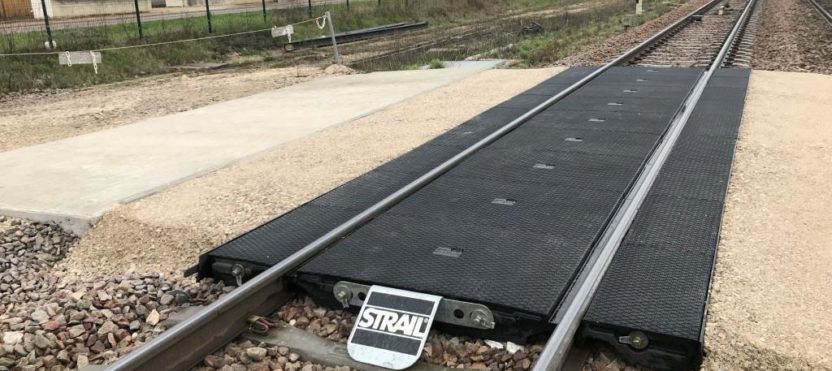

Ce système est aussi particulièrement adapté aux plateformes d'enrailllement sur les réseaux ferrés.

Les avantages des platelages de passages à niveau (PN) innoSTRAIL sont:

  • système indépendant du travelage
  • pose sans engin possible
  • surface en caoutchouc solide et corindon vulcanisé, haute technologie
    brevetée, pour assurer une excellente résistance au glissement
  • système parfait pour les plateformes d'enraillement
  • dalles liées entre elles par tenon-mortaise et système de tirant breveté

Platelage en caoutchouc vulcanisé à chaud. Chaque module est constitué d’une dalle intérieure et de 2 dalles extérieures. Les dalles en caoutchouc sont liées entre elles par des tirants métalliques ce qui supprime tout jeu entre les dalles.

Dalle intérieure 1488 mm x 900 mm :
sur S376 de 228 à 276 kg ;
sur bois 2A de 189 à 234 kg
sur traverse béton biblocs B450 de 203 à 262 kg
Dalle intérieure 1488 mm x 1200mm :
sur M240 de 240 à 283kg
Dalle extérieure standard en mm 591 x 900 de 76 à 104 kg
Dalle extérieure (sur biblocs B450) 446 mm x 900 mm de 52 kg à 63 kg
Dalle extérieure (sur M240 NT/NP/NV) 400mm x 1200 mm - 60kg
Dalle extérieure avec bordure 713 mm x 900 mm : de 96 kg à 119 kg

Profil 50E6 et 60E1 sur S376IP
Profil 46E2, 50E6 et 60E1 sur bois 2A et M240 NP/NT/NV
Pose en courbe : pas de rayon mini à respecter sur RFN

Nombre de poids lourds/jour/sens : ≤ 150
Vitesse routière : ≤ 90 km/h
